目錄
一． 主要技術參數
二． 工作原理
三． 使用操作方法
四． 儀器保養及注意事項
五． 品機構示產意圖


產品簡介
品質**的YPD-300D型片劑硬度儀測試片劑藥物硬度質量的專用試驗儀器，本儀器適用于片劑藥物的硬度測試，是制藥廠、醫藥教研、科研和藥檢部門的實驗室的**儀器。
該儀器采用高速單片微電腦控制系統，有超強的數據處理能力，自動測試藥片的**大、**小、平均、標準差和離散系數報告。
該儀器具有界面友好的藍色大屏幕LCD圖形液晶顯示屏，操作功能運用菜單方式，操作簡便，真正實現了人機對話，內容明了、測試精度高，試驗重復性好，讀數直觀清晰,測量單位：㎏—N可在軟件操作中設置。
該儀器對藥片的硬度，包裝藥品的包裝形式和運輸方式的可靠性及片劑的崩解度、釋放度（即溶出度）的相關實驗數據能提供有力的依據。

一． 主要參數
測定片劑壓力范圍                    0～30㎏
測定藥片**大直徑                    30mm
硬度壓力精度                        **大量程的±0.5%
分   辨  率   0.01㎏
輸 入 功 率                         30W
噪    音   ＜50dB
電       源                         220V±10% 50Hz

二、 工作原理
　YPD－300D型片劑硬度儀是通過機械傳動加壓于藥片，使具有計量許可CMC標志的荷重傳感器的橋路發生變化，其變化量的大小，經過超高運算放大器將其變化量進行放大，通過A/D轉換電路、單片機處理電路、計數顯示電路將片劑受壓的硬度單位：㎏—N值，直觀地顯示在LCD中文液晶屏上，提供刪除誤操作功能鍵，發生故障自檢并中文提示。

三、使用操作方法：
開啟電源后，LCD顯示開機畫面，蜂鳴器響一聲，稍后系統將初始化AD轉換器，如果沒有異常，則進入待機狀態，在待機狀態下，LCD**行移動顯示“==YPD-300D==”字樣，第三行和第四行分別顯示當前日期和時間，如果日期和時間不準確，請在菜單中設置，后面會講到這方面內容。

1）、待機下可以進行的操作：
在待機狀態下，用戶可以操作的按鍵只有“編程鍵”和“確認鍵”下面分別說明：
1、 在待機狀態下按“編程鍵”如果需要設置儀器的參數，請在待機狀態下按下該鍵，用戶可以根據具體需求選擇需要設置的參數，具體操作方法和參數的含義請參考后面的內容。
2、 在待機狀態下按“確認鍵”在待機狀態下按該鍵可以執行如下功能：
1， 硬度測量
2， 傳感器測試與計量認證
具體操作方法請參考后面的內容。

2）、參數設置：
要設置儀器參數，請在待機狀態下按下“編程鍵”LCD顯示如下內容：
1， 配置參數
2， 輸出報告參數
3， 功能參數
為了方便用戶的操作，避免過多的參數都堆放在一起，我們將參數分為如上顯示的四類，第1**第3類參數用戶可以使用。
剛進入時，第1類參數，也就是“配置參數”會閃爍顯示，表明當前選中的是該類參數，可以直接按鍵盤上相應的數字鍵選擇其它類參數，例如，如果用戶按下《3》則選中“功能參數”，也可以使用“向上鍵”和“向下鍵”在各類參數循環上下移動。當選中某類參數時，按“確認鍵”進入該類參數。如果要退回到待機狀態，請按“退出鍵”。
當進入某類參數后，《向上》、《向下》按鍵可以在該類參數中的各個設置項之間循環切換，此時LCD顯示的只是該項參數的當前值，并沒有真正進入設置狀態，要想設置某項參數，請切換到該項參數，然后按“確認鍵”進入，此時才真正進入該項參數的設置狀態。當進入?yún)?shù)設置狀態時，LCD上的相應位置會閃爍顯示，此時可以輸入數值，某些參數項實際上是執行一些特定的操作，比如將數據導出到U盤、恢復出廠默認值等操作，這些參數項不需要輸入數值。當需要輸入數值時，面板上的某些按鍵將變?yōu)榈诙δ埽缦拢?br /> 1）、“向上鍵”刪除輸入。
2）、“向下鍵”輸入下劃線。
3)、“編程鍵”提供刪除誤操作功能。
4）、“退出鍵”提供當前測試數據打印功能。
5)、“*號鍵”輸入小數點。
3）、配置參數：該類參數用于一些常規的設置，包括如下：

1、 系統時鐘：用于設置儀器的時間和日期，按“確認鍵”進入設置，shou先可以修改的是日期中的年份（年份閃爍顯示），用戶可以直接輸入年份數值，然后按“確認鍵”保存，如果用戶不想修改年份，可以不輸入數值而直接按“確認鍵”，此時輸入焦點自動轉移到下一目標，每按一次“確認鍵”，系統將當前的數值保存并將輸入焦點轉移到下一目標（年—月—日—時—分—秒循環）。設置完畢后按“退出鍵”退出。
2、 修改密碼：修改用戶密碼。
3、 小數點保留位：設置測量結果的小數點位數。
4、 結果單位：kg、kgf、N可選擇
5、 測量時自動清零：在測量硬度時，每測量完一片，就會自動清零。


4）、功能參數：用于執行某些動作的參數。
1、 力傳感器校準：這是一項重要的操作，必需謹慎操作，它直接關系到儀器能否正確工作，并直接影響儀器的測量精度，廠商在出廠前必需執行該步驟，該項操作用于校準壓力傳感器零點和斜率，這是因為即使同一型號的壓力傳感器，其特性參數也不會完全相同，為了保證測量精度，必需對壓力傳感器進行校準。校準的目的是：得到壓力傳感器輸出的電壓信號與重量之間的關系，這與電子天平的校準原理是一樣的：電子天平在校準時會先要求用戶不要在托盤上放置任何物體，記錄下此時壓力傳感器的輸出，作為零點值，然后會要求用戶放入指定重量的校準砝碼（為了保證在滿量程范圍的精度，該砝碼的重量通常接近于量程上限，對于內置砝碼的電子天平，是通過內部的機械裝置自動完成），通過計算，就可以得到壓力傳感器輸出的電壓值與重量之間的關系，以后測量時就是利用該關系得到稱重物的重量，我們儀器的校準目的、原理、過程與此完全相同，整個操作過程LCD會有相應指示：進入該參數后，LCD**行、第二行會閃爍顯示“請勿在傳感器上施加任何壓力或放置物體” ，按下“確認鍵”后，儀器自動將壓力傳感器的當前輸出電壓作為零點保存到儀器內部的儲存器（掉電不會消失），如果沒有提示錯誤信息，則表明零點校準成功，然后LCD提示“請在傳感器上放置校準塊并輸入重量”，用戶此時應該在傳感器上放置一個已知重量的物體，相當于電子天平中的校準砝碼，為保證整個量程范圍精度，重量應盡可能接近量程上限，儀器并不要求該物體的重量是一個整數，只要用戶能準確輸入該物體的重量就可以保證校準后的精度(用戶可以用其它稱重設置獲得該物體的準確重量)，另外，在傳感器上放置物體時，用戶還必需保證該物體的重心應盡可能作用于壓力傳感器中心部位，才能保證校準精度，這與電子天平在校準或稱重時要求物體必需盡可能放在托盤的中間部位的道理是一樣的。為了方便校準，用戶應該在校準前將傳感器從機器上拆下放平。用戶放置完校準塊并輸入準確重量后，按下“確認鍵”即可完成校準，儀器會把當前的時間保存到儲存器，因此，在校準前應該保證時鐘是準確的。校準完成后，用戶應該回到待機狀態，按下“確認鍵”，選擇“傳感器測試”，檢測校準后的測量精度。

以下情況下必需校準傳感器：
1、機器剛剛生產組裝完畢
2、更換了傳感器，
3、懷疑測量精度不能滿足要求時
另外，用戶每隔一段時間（比如六個月），應該在“傳感器測試”狀態下測試傳感器的測量精度，如果不能滿足要求，應該重新校準。
5）、傳感器測試：該功能只是為了方便用戶檢查儀器測量精度，以及計量局認證等，并不是一個必需執行的操作。用戶在校準完傳感器后，也應該在該模式下測試校準效果。該模式又有兩種方式：高精度與高速度。
在待機狀態下按“確認鍵”，LCD顯示如下：
1、 開始測量
2、 傳感器測試
可以按“向下鍵”，或直接按數字鍵《2》選擇第二項功能“傳感器測試”，然后按“確認鍵”，LCD顯示如下：
1、 高精度模式
2、 高速度模式
在高精度模式下，AD轉換器的速度為10次每秒，由于轉換速度較低，可以得到極高的精度，在高速度模式下，AD轉換器的速度為80次每秒（硬度測量時采用這種高速模式），雖然轉換速度高，但精度也仍然很高，完全能夠滿足需要，在測量精度上，兩種模式下實際上看不出有什么區別，用戶可以任選一種模式。
選擇一種模式后，按“確認鍵”進入，LCD顯示如下：

調試—高精度模式                             調試—高速度模式
AD輸出：                                    AD輸出：
轉換速度：                                   轉換速度：
重量：           ㎏                          重量：             ㎏

此時用戶可以在壓力傳感器上放置已知重量的物體，觀察LCD上顯示的重量值是否與之一致，以此判斷儀器的測量精度，評估是否需要重新校準等。
在這兩種模式下，用戶可以按下“清零鍵”，相當于電子天平上的去皮鍵，儀器會將當前壓力傳感器輸出的電壓作為零點，但不會保存下來，斷電再開機，儀器仍然以上一次校準操作時的零點值作為零點。
要退出該模式，請按“退出鍵”。

6）、工作方式：
打開電源開關，初始化AD轉換器，然后放好要測的藥片，旋轉手柄順時針直到測量出藥片的硬度，及**大值、**小值、平均值然后反時針旋轉手柄，清除殘留的碎片，準備下一粒藥片的測試……直到結束。按退出件根據屏幕提示顯示并統計所有測量的數據。


四、 注意事項
1． 儀器應平置于工作臺上，檢查工作環境和電源電壓是否符合技術參數要求。
2． 儀器開機后必須預熱10分鐘，方可進入測試工作。
3． 檢查電源接地線接地是否可靠。
4． 儀器在工作時，主、被動壓頭之間不得放置除藥片以外的任何異物。
5．儀器在使用中操作失誤,造成死機,請關掉電源重新開機即可。
6．非脆性藥片該機不能測試。
7．按照行業的有關規定應每年送當?shù)赜嘘P(guān)部門鑒定。
8．具體操作根據示意圖及文字說明進行。
9．如有故障不是專職維護人員，不要打開機殼，應急時聯系經銷部門。

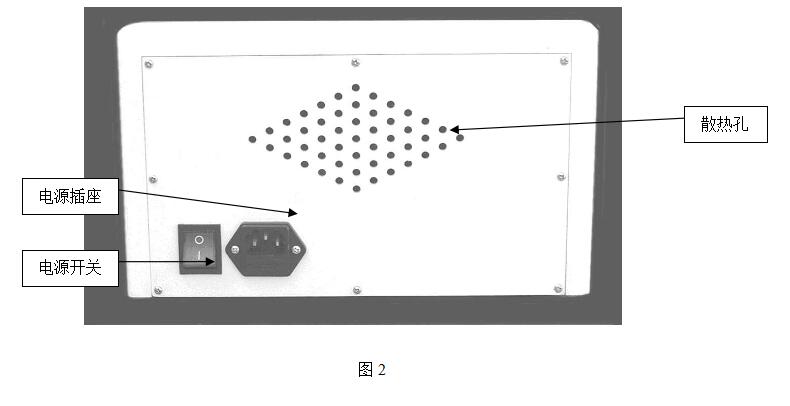

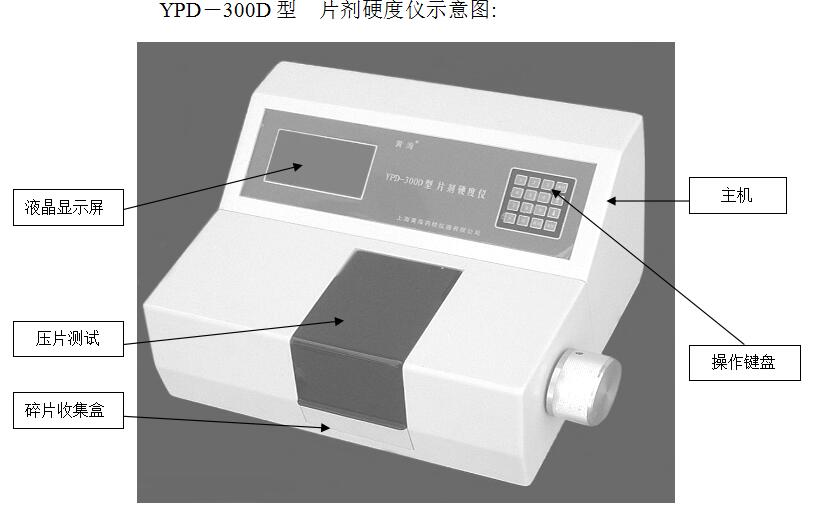

五、 產品示意圖
